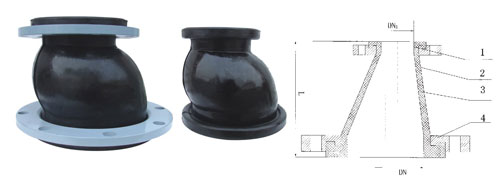

偏心异径橡胶接头的主要性能及作用：
1.管道-泵安装偏心大小头：是用来防气蚀的，且泵进口的大小头一般应该顶平安装，这是防止管道内气相在泵口积聚，形成大气泡进入泵腔，损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚。
2.泵-管道安装同心异径接头：泵出口DN与外管道系统存在差异，用于同心异径大小头，可实现尺寸不同的两根管子的直线连接，实现管道变径的管件。
序号 部位 材料 1 外胶层 11R、CR、EPDM、NR、NBR 2 内胶层 11R、CR、EPDM、NR、NBR 3 骨架层 聚酯帘布 4 法兰 Q235 304 316L 5 增强圈 钢丝圈
偏心异径橡胶接头材料表
偏心异径橡胶接头数据表
|
公称通径DN |
安装长度L |
D |
D0 |
n- ф |
D1 |
D01 |
n1-ф1 |
|
50×40 |
180 |
165 |
125 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×40 |
180 |
185 |
145 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×50 |
180 |
185 |
145 |
4-ф18 |
165 |
125 |
4-ф18 |
|
80×50 |
180 |
200 |
160 |
8-ф18 |
165 |
125 |
4-ф18 |
|
80×65 |
180 |
200 |
160 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×50 |
180 |
220 |
180 |
8-ф18 |
165 |
125 |
4-ф18 |
|
100×65 |
180 |
220 |
180 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×80 |
180 |
220 |
180 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×65 |
180 |
250 |
210 |
8-ф18 |
185 |
145 |
4-ф18 |
|
125×80 |
180 |
250 |
210 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×100 |
180 |
250 |
210 |
8-ф18 |
220 |
180 |
8-ф18 |
|
150×80 |
200 |
285 |
240 |
8-ф22 |
200 |
160 |
8-ф18 |
|
150×100 |
|
285 |
240 |
8-ф22 |
220 |
180 |
8-ф18 |
|
150×125 |
200 |
285 |
240 |
8-ф22 |
250 |
210 |
8-ф18 |
|
200×100 |
220 |
340 |
295 |
8-ф22 |
220 |
180 |
8-ф18 |
|
200×150 |
220 |
340 |
295 |
8-ф22 |
285 |
240 |
8-ф22 |
|
250×100 |
|
395 |
350 |
12-ф22 |
220 |
180 |
8-ф18 |
|
250×125 |
220 |
395 |
350 |
12-ф22 |
250 |
210 |
8-ф18 |
|
250×150 |
220 |
395 |
350 |
12-ф22 |
285 |
240 |
8-ф22 |
|
250×200 |
220 |
395 |
350 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×125 |
|
445 |
400 |
12-ф22 |
250 |
210 |
8-ф18 |
|
300×150 |
220 |
445 |
400 |
12-ф22 |
285 |
240 |
8-ф22 |
|
300×200 |
220 |
445 |
400 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×250 |
220 |
445 |
400 |
12-ф22 |
395 |
350 |
12-ф22 |
|
350×125 |
|
505 |
460 |
16-ф22 |
250 |
210 |
8-ф18 |
|
350×200 |
230 |
505 |
460 |
16-ф22 |
340 |
295 |
8-ф22 |
|
350×250 |
230 |
505 |
460 |
16-ф22 |
395 |
350 |
12-ф22 |
|
350×300 |
230 |
505 |
460 |
16-ф22 |
445 |
400 |
12-ф22 |
|
400×200 |
|
565 |
515 |
16-ф26 |
340 |
295 |
8-ф22 |
|
400×250 |
240 |
565 |
515 |
16-ф26 |
395 |
350 |
12-ф22 |
|
400×300 |
240 |
565 |
515 |
16-ф26 |
445 |
400 |
12-ф22 |
|
400×350 |
240 |
565 |
515 |
16-ф26 |
505 |
460 |
16-ф22 |
|
450×200 |
|
615 |
565 |
20-ф26 |
340 |
295 |
8-ф22 |
|
450×250 |
|
615 |
565 |
20-ф26 |
395 |
350 |
12-ф22 |
|
500×300 |
|
670 |
620 |
20-ф26 |
445 |
400 |
12-ф22 |
